NEO Surveyor 차양은 망원경을 57 K로 식히는 벽이자 우주선의 유일한 발전소다

햇빛을 막는 벽과 전기를 만드는 판이 한 장일 때, 전기 1 W는 차가운 망원경 옆에서 열 문제로 돌아옵니다.

2 kW를 864로 나누면 2.31 W가 나옵니다. 10월 26일 NASA가 올린 NEO Surveyor 글 둘째 문단의 두 숫자로 낸 셀 1장당 최대 출력이에요. 지구 근접 천체(NEO, Near-Earth Object)를 적외선¹으로 찾는 이 우주망원경은 높이 6 m 차양에 태양전지 864장을 붙였고, 이 판이 우주선의 전기를 모두 만듭니다. 그런데 같은 판의 본래 임무는 햇빛을 막아 망원경을 57 K² 아래로 식히는 일이에요. 햇빛을 가장 많이 받아야 하는 부품과 햇빛을 가장 꺼리는 부품이 벽 하나를 사이에 두고 붙어 있는 겁니다. 이 차양이 만든 전기는 쓰고 나면 거의 모두 열이 되고, 그 열을 망원경 반대편에서 버리는 데까지가 전력 설계였습니다. 그래서 저는 전기 1 W가 차가운 망원경 곁에서 치르는 값을 숫자로 계산해 봤습니다.

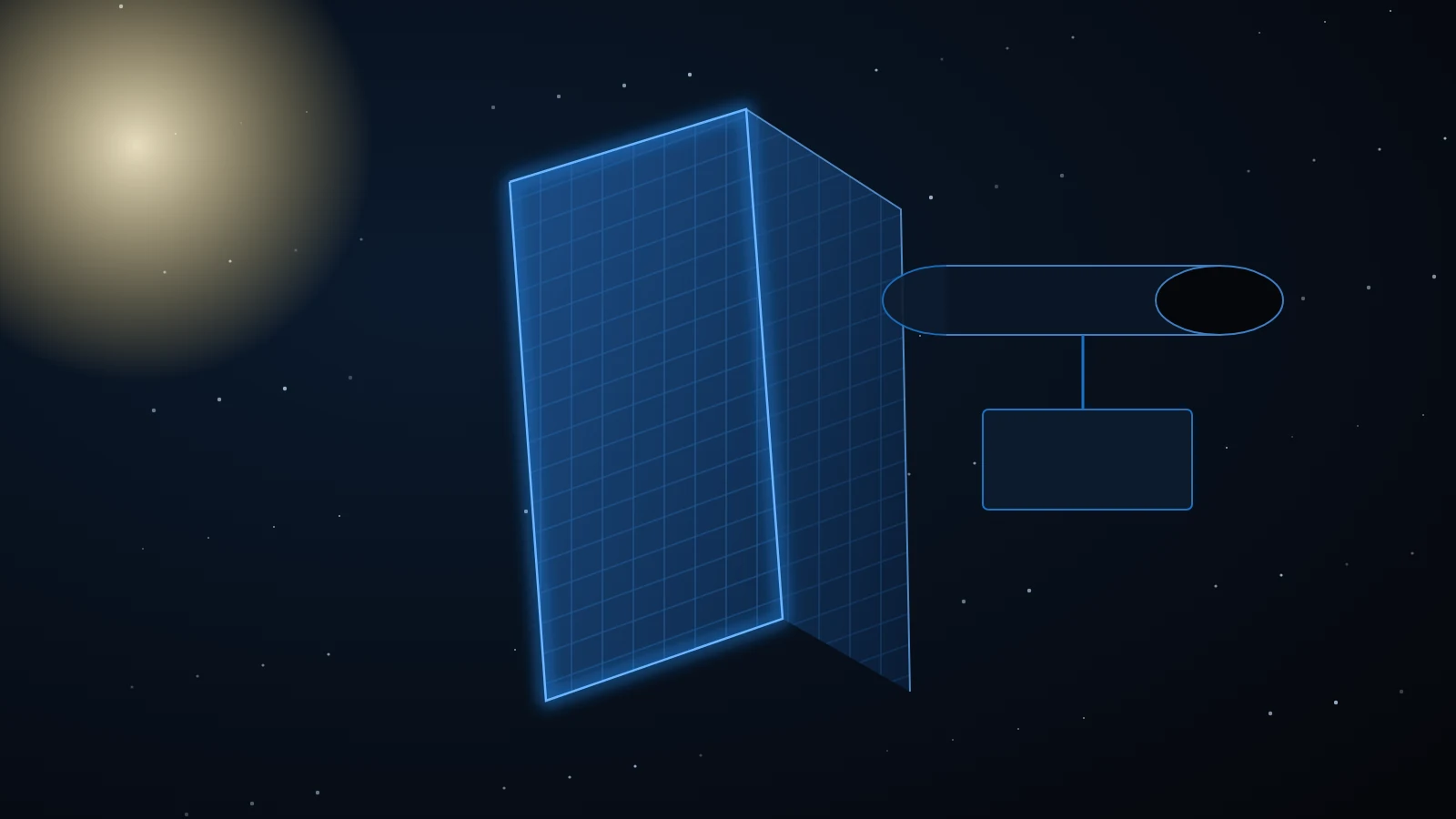

NEO Surveyor의 차양은 햇빛을 막는 판 두 장 위에 태양전지 864장을 얹은 구조입니다

NASA 글의 둘째 문단이 적은 크기는 높이 6 m, 아래쪽 폭 2.4 m입니다. 평평한 판 두 장이 23.5° 각도로 맞붙어 있고, 서로 연결된 태양전지 864장이 그 위를 덮었어요. 이 배열은 최대 2 kW를 내며 배터리를 충전해 우주선의 모든 장치를 돌린다고 같은 문단은 적었습니다. 둘째 사진 설명에는 이 셀들이 우주선 시스템의 유일한 전원이라고 한 번 더 나옵니다. 두 판을 왜 23.5°로 맞붙였는지는 이번 글에도, 2023년 임무 논문에도 설명이 없었습니다.

차양이 막는 것은 눈부심만이 아닙니다. 이 망원경은 햇빛에 데워진 소행성과 혜성이 내놓는 적외선을 잡아요. 자료를 다시 읽어 보니 셋째 문단에 찾는 대상 가운데 일부는 태양 쪽 하늘에 있고, 지상의 광학 망원경은 그 방향을 뒤지기 어렵다고 적혀 있었습니다. 태양 가까운 하늘을 보려면 구경 50 cm 입구로 햇빛이 새어 들지 않아야 합니다. 2023년 논문의 그림 1 설명은 6.15 m 차양 덕분에 태양에서 45°까지 가까운 하늘을 본다고 적었습니다. NASA 글의 6 m는 20 ft를 옮긴 값이고 20 ft는 6.10 m이니, 6.15 m와의 차이는 반올림과 측정 기준 정도로 보입니다.

일할 자리는 태양-지구 L1 라그랑주점³입니다. 5월 5일 NASA 블로그는 지구에서 태양 쪽으로 약 150만 km 떨어진 곳이라고 적었어요. 그만큼 태양에 가까워지니 햇빛은 지구 근처보다 약 2% 셉니다. 1 AU(천문단위, 지구-태양 평균 거리)의 태양상수 1,361 W/m²(가정)를 거리 제곱으로 고치면 1 m²마다 약 1,389 W였습니다. 논문 2절은 L1에서는 지구와 달이 충분히 멀어 그 열복사도 수동으로만 다룰 수 있다고 썼어요. 큰 열원을 한쪽 방향에 몰아 두도록 자리를 고른 셈입니다.

L1을 고른 이유는 열만이 아니었습니다. 논문 2절은 L2보다 L1을 택한 근거로 달이 관측 가능 영역을 덜 가린다는 점과, 통신 안테나를 태양전지판이나 차양에 달 필요가 없다는 점을 들었어요. 전력 쪽에서 보면 둘째 이유가 더 흥미롭습니다. 차양 면에 안테나까지 얹으면 햇빛을 받는 판의 일부를 다른 장비가 차지하게 되고, 그만큼 전력과 열 계산이 엮입니다. 궤도 선택이 차양의 짐을 덜어 주는 쪽으로 이어졌다고 저는 봤어요.

자동차 앞유리에 펴 두는 햇빛 가리개를 떠올리면 모양이 잡힙니다. 가리개 바깥 면이 볕을 받는 동안 차 안 운전대는 덜 뜨거워집니다. NEO Surveyor는 그 가리개 바깥 면에 태양전지를 붙여, 막아 낸 햇빛 일부로 전기까지 만듭니다. 다만 은박 가리개는 햇빛을 되튕기는 물건이고, 태양전지 면은 햇빛을 빨아들여야 전기를 만드는 물건이에요. 그래서 이 차양은 차 가리개보다 스스로 훨씬 뜨거워지고, 그 열을 뒤쪽 망원경으로 넘기지 않는 일이 따로 남습니다.

왜 지상 망원경으로는 이런 소행성을 찾기 어렵나요?

태양 쪽 하늘이 가장 큰 이유입니다. 앞에서 본 대로 찾기 어려운 대상 일부가 태양 방향에 있어요. 지상에서는 태양 가까운 하늘이 낮에는 햇빛에, 해 질 녘에는 낮은 고도의 대기에 가립니다. 우주의 적외선 망원경은 그 방향을 보면서 대상이 내는 열도 잽니다. 넷째 문단에 따르면 두 적외선 대역으로 같은 하늘을 찍어 온도를 구하고, 그 온도로 천체의 크기를 어림해요.

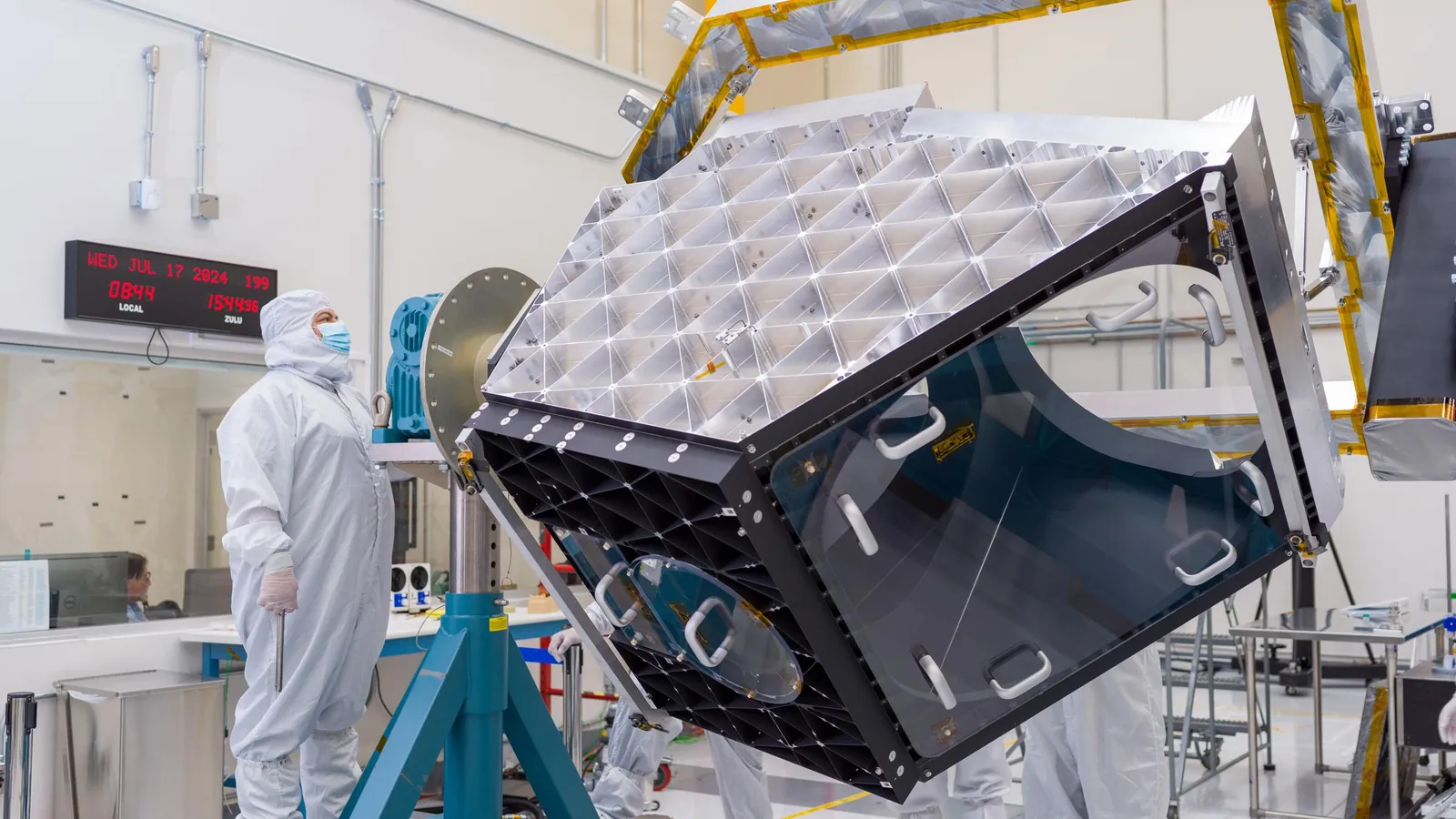

그 망원경 본체를 조립하던 장면이 위 사진입니다. NASA 사진 설명(PIA26387)은 이 망원경이 짙은 색 복합재로 만든 덮개 안에 들어가며, 그 덮개가 열을 내보내 망원경 자체의 열이 관측을 가리지 않게 한다고 적었어요. SF 프라모델에 흔한 1/72 축척으로도 재 봤습니다. 차양 높이 6 m는 83.3 mm, 아래 폭 2.4 m는 33.3 mm, 망원경 입구 50 cm는 6.9 mm예요. 판 높이가 입구 지름의 열두 배쯤 되는 비례라, 모형으로 만들면 차양이 망원경보다 먼저 눈에 들어올 겁니다.

57 K 망원경 앞에서 햇빛은 그 온도가 내는 열복사보다 2,300배 넘게 셉니다

논문 2절 5쪽의 온도 요구는 두 줄입니다. 망원경은 57 K 아래, 긴 파장 채널(NC2)의 검출기는 40 K 아래를 지켜야 해요. 같은 단락은 검출기의 암전류가 하늘의 희미한 배경 신호보다 커지지 않게 하려는 기준이라고 설명합니다. 섭씨로 바꾸면 각각 약 −216 °C와 −233 °C입니다. 이 온도가 얼마나 낮은지는 물체가 스스로 내보내는 열복사로 견주면 분명해집니다.

온도 T인 검은 판은 1 m²마다 σT⁴만큼 열을 빛으로 내보냅니다. 스테판-볼츠만 법칙(Stefan–Boltzmann law)⁴이에요. 방사율 1을 가정하고 계산해 보니 300 K 판은 약 459 W, 57 K 판은 약 0.60 W, 40 K 판은 약 0.15 W였습니다. 차양 바깥에 내리쬐는 햇빛은 1 m²에 약 1,389 W이니, 57 K 판이 내보내는 열의 약 2,320배예요. 40 K를 기준으로 잡으면 차이는 약 9,570배까지 벌어집니다.

그래프에서 오른쪽 두 점과 왼쪽 두 점 사이가 차양이 메워야 할 간격입니다. 망원경 쪽 판 1 m²가 우주로 버릴 수 있는 열이 1 W에도 못 미치니, 햇빛의 2,320분의 1만 새어 들어도 그 판의 방열 능력과 맞먹어요. 그래서 논문은 차양 말고도 태양전지판과 우주선 쪽 열을 가로막는 차폐판, 기기 아래에서 버스 열을 받는 차폐판을 둡니다. 그 뒤에는 고방사 검은 도료를 칠한 방열판 세 장이 따로 붙어요. 우주선 버스⁵는 약 300 K로 적혀 있는데, 위 계산으로 그 표면 1 m²는 57 K 판보다 약 770배 많은 열을 냅니다.

지상의 냉동 장치는 이 문제를 공기와 냉매로 풉니다. 냉장고는 안쪽 열을 냉매로 실어 내 뒷면 방열판에서 방 공기로 넘기죠. 우주로 가면 마지막 단계, 공기로 넘기는 길이 사라집니다. 남는 길은 열을 적외선으로 바꿔 차가운 우주로 쏘는 것 하나인데, 그 양이 온도의 네제곱에 묶여 있어요. 냉장고는 압축기가 전기를 먹으며 열을 억지로 퍼 올린다는 점에서 이 망원경과 갈라집니다. 논문은 NEO Surveyor가 소모성 냉매도, 극저온 냉각기⁶도 쓰지 않는 수동 냉각이라고 적었습니다.

세 망원경을 나란히 놓으면 냉기를 무엇으로 사느냐가 수명의 조건을 바꿉니다. WISE는 고체 수소가 2010년 9월 바닥난 뒤 짧은 두 파장으로 넉 달을 더 관측하고 2011년 2월 잠들었어요. 2013년 9월 NEOWISE로 깨어난 뒤에도 그 두 파장으로만 2024년 8월 1일까지 일했습니다. 웹 망원경은 테니스장만 한 5겹 차양으로 바깥층과 가장 찬 층을 모델값 383 K와 36 K로 갈라놓습니다. NEO Surveyor는 6 m 차양과 차폐판, 검은 방열판만으로 57 K를 지키겠다는 쪽이에요. 그 대가로 차양이 발전소 노릇까지 떠맡았고, 바로 그 겹침이 전력 계산을 열 계산으로 끌고 갑니다.

웹 망원경 페이지의 모델값으로 보면 바깥층 383 K와 가장 찬 층 36 K 사이는 347 K 벌어집니다. NEO Surveyor 논문에는 같은 방식의 층별 온도가 없어서, 두 차양의 성능을 같은 잣대로 견줄 수는 없었어요. 제가 확인할 수 있었던 것은 목표 온도의 차이까지입니다. 웹은 망원경 50 K 미만, NEO Surveyor는 57 K 미만이니 7 K 차이예요. 열복사로 바꾸면 50 K 판은 1 m²당 약 0.35 W, 57 K 판은 약 0.60 W라서, 겨우 7 K가 방열 능력으로는 약 1.7배 차이로 벌어집니다.

차양이 만든 전력 2 kW는 다 쓰고 나면 열이 되어 따뜻한 쪽에서 버려야 합니다

제가 이 우주선에서 오래 붙잡고 있던 숫자는 2 kW 자체보다 그 전기가 끝내 가는 곳이었습니다. 배터리를 거쳐 컴퓨터와 히터, 통신기로 들어간 전기는 일을 마치면 거의 모두 열로 바뀝니다. 최대 2 kW를 모두 쓴다고 보면(상한 가정), 에너지는 사라지지 않으니 2 kW 가까운 열을 어딘가에 버려야 합니다. 이 열을 57 K 쪽에서 버리겠다고 하면 계산이 서지 않아요. 57 K 판 1 m²가 약 0.60 W를 버리니 2 kW에는 약 3,341 m²가 필요하다는 값이 나왔습니다.

그래서 전기는 따뜻한 쪽에서 만들고, 따뜻한 쪽에서 쓰고, 따뜻한 쪽에서 버려야 합니다. 논문이 약 300 K로 적은 버스가 그 자리예요. 300 K 판은 1 m²당 약 459 W를 내보내니, 2 kW를 버리는 데 드는 넓이는 이론상 약 4.35 m²로 줄어듭니다(방사율 1, 주변 0 K 가정). 같은 2 kW를 어느 온도에 두느냐만 바꿨는데 판 넓이가 약 770배 차이 납니다. 버릴 자리를 정하는 일이 전력을 만드는 일보다 먼저인 셈이에요.

차양 자체가 지는 열 짐도 어림해 봤습니다. 처음에는 판 한 면을 높이 6 m, 폭 2.4 m 직사각형으로 보고 닿는 햇빛을 구했어요. 14.4 m²에 1,389 W/m²를 곱하면 약 20 kW이고, 효율 30%(가정)라면 6 kW가 나와야 합니다. NASA가 적은 최대 2 kW의 세 배라서 이 어림은 빗나갔어요. 2.4 m는 아래쪽 폭일 뿐이고 판의 모양과 셀이 덮은 넓이는 자료에 없으니, 직사각형 가정이 넓이를 크게 잡은 쪽으로 봐야 했습니다.

방향을 바꿔 2 kW에서 거꾸로 셀 넓이를 구하면 효율 30%(가정)에서 약 4.8 m²입니다. 이 넓이로 받은 햇빛을 흡수율 0.9(가정)로 계산하면 판에 약 6.0 kW가 들어와요. 그중 2 kW만 전선으로 나가고, 나머지 약 4.0 kW는 그 자리에서 열이 됩니다. 전기 1 W를 얻을 때마다 차양 표면에 열 약 2 W가 남는 꼴이에요. 이 열은 햇빛 쪽 면에서 우주로 내보내야 하고, 뒤로 넘어가는 몫은 논문이 말한 태양전지판 열 차폐판이 받아 냅니다.

설계가 가장 나쁜 경우로 빗나간 상황도 따라가 봤습니다. 논문은 업계 표준의 열 여유를 넣었다고 적었습니다. 그래도 차양이나 차폐판이 그 여유보다 열을 더 흘려 망원경이 57 K를 넘으면, 수동 냉각만으로는 되돌릴 손잡이가 마땅치 않아요. 냉각기를 달면 그 냉각기가 전기를 먹고, 그 전기는 다시 열이 되어 버려야 합니다. 전기를 더 만들려면 셀이 늘고, 셀이 늘면 차양이 넓고 무거워져 발사 질량과 발사비가 함께 오릅니다. 아래 순환도는 그 사슬이 제자리로 돌아오는 모양을 그린 것입니다.

이 계산을 지상 시험이 미리 끝내 주지는 못합니다. NASA 글 다섯째 문단에 따르면 차양과 태양전지는 3월 캘리포니아 엘세군도의 상업 열진공 시험(TVAC, Thermal Vacuum)⁷ 시설에서 환경 시험을 마쳤어요. 챔버는 진공과 온도 변화를 흉내 냅니다. 하지만 1,389 W/m² 햇빛을 한쪽에서만 쬐고, 반대편을 절대영도에 가까운 우주로 열어 두는 조건까지 같게 만들기는 어렵습니다. 이번 시험에서 햇빛을 어떻게 흉내 냈는지는 글에 나오지 않았어요. 그래서 57 K 여유는 L1에 도착해 실제로 식혀 봐야 확정된다고 생각해요.

이 우주선의 전력 예산을 읽을 때는 그래서 2 kW 옆에 버릴 곳을 함께 적어 두는 편이 맞습니다. 그 전기와 약 4 kW의 열(가정 포함)이 같은 판에서 함께 만들어지거든요. 다음에 NASA가 우주선 전체의 열진공 시험 결과를 낸다면, 저는 망원경 온도보다 그때 버스가 실제로 쓴 전력부터 찾아볼 생각입니다. 두 숫자가 함께 나와야 위 계산의 가정이 얼마나 맞았는지 가릴 수 있어요.

저는 이 망원경의 수명 계산이 냉매 탱크에서 차양 표면으로 옮겨 갔다고 봅니다

회사 이름을 하나씩 따라가 보니, 전기를 만드는 면과 열을 막는 판을 서로 다른 곳이 나눠 만들었다는 점이 먼저 보였습니다. NASA 글의 다섯째 문단을 따라가면 판 구조는 캘리포니아 스톡턴의 Applied Aerospace가 만들었습니다. 셀은 1월 뉴멕시코 앨버커키의 SolAero Technologies가 붙였어요. 3월 열진공 시험을 거친 차양은 5월 콜로라도 볼더의 BAE Systems Space & Mission Systems에 예정보다 일찍 도착했습니다. 그 뒤 자세를 잡는 데 쓰는 개략 태양 센서와 온도 센서가 붙었고, 태양전지 배열의 기능·성능 시험도 끝났습니다.

제작 흐름으로 놓으면 셀과 판 구조가 부품, 차양과 버스가 서브시스템, 망원경을 품은 완성 우주선이 그 위에 있습니다. 5월 블로그에 따르면 망원경은 유타 로건의 Space Dynamics Laboratory에서 비행용 기반 틀에 붙었습니다. 버스는 2025년 8월 BAE에서 시험을 받았고요. 프로젝트 개발은 NASA 제트추진연구소(JPL, Jet Propulsion Laboratory)가 맡고, 임무 책임자는 UCLA 소속입니다. 발사는 2025년 2월 NASA 발표 둘째 문단대로 2027년 9월 이후 팰컨 9가 맡습니다. 같은 문단에 적힌 비용은 발사 서비스와 기타 임무 관련 비용을 합쳐 약 1억 달러예요. 관측 자료는 심우주 통신망을 거쳐 칼텍의 IPAC(Infrared Processing and Analysis Center)으로 갑니다.

이 분야 소식을 따라가는 분이라면 시험이 어디까지 끝났는지부터 보시길 권합니다. 이번 발표는 차양 단품의 열진공 시험과 BAE 인도 뒤 태양전지 배열의 기능·성능 시험까지였습니다. 우주선 전체가 진공에서 57 K까지 식는 시험 결과는 아직 나오지 않았어요. 그다음은 기술성숙도(TRL, Technology Readiness Level)⁸입니다. 논문은 이 열 설계가 스피처 우주망원경의 유산을 이어받았다고 적었으니, 처음 시도하는 방식은 아니라는 단서예요. 발사일이 ‘이후(no earlier than)’로 적혀 있다는 점도 함께 읽어 둘 만합니다.

직무로 나누면 이 차양 하나에 걸린 일은 셋쯤 됩니다. 먼저 셀을 깔고 출력을 재는 태양전지·전력 엔지니어가 있습니다. 57 K를 계산하고 시험으로 확인하는 열 엔지니어도 있고, 여러 회사의 부품을 한 우주선으로 묶는 조립·통합·시험 엔지니어가 있습니다. 비전공자라면 NASA 인턴십 프로그램 안내 페이지가 출발점이 됩니다. 열 쪽에 관심이 있다면 대학 열전달 과목의 복사 단원이 이 글의 계산과 그대로 이어집니다. 전력 쪽이라면 태양전지의 수명 초기와 말기 출력 개념부터 잡아 두면 좋습니다.

수명 이야기로 돌아가면, 저는 이 망원경의 남은 시간을 묻는 방식이 WISE 때와 달라졌다고 봅니다. WISE에게 수명은 탱크 속 고체 수소가 다할 때까지였어요. 소모성 냉매가 없는 NEO Surveyor에서는 사정이 다릅니다. 차양 표면이 해가 갈수록 햇빛을 얼마나 더 흡수하는지, 셀 출력이 수명 초기(BOL)에서 말기(EOL)⁹로 얼마나 줄어드는지가 그 자리를 넘겨받습니다. 논문은 목표 운영 기간을 12년으로 적었지만, 그 기간의 표면 열화 예측치는 제가 찾은 자료에 없었습니다.

이 판단이 빗나갈 수 있는 길도 보입니다. 발사 뒤 공개되는 운용 기록에서 망원경이 57 K보다 한참 아래에 머문다고 해 봅시다. 해마다 온도가 거의 오르지 않는다면, 표면 노화는 수명을 정할 만한 변수가 못 되는 겁니다. 임무를 마치게 되는 이유가 차양이 아니라 자세 제어 장비나 다른 부품으로 기록된다면 그 역시 제 판단의 반례예요. 셀 출력이 줄어도 2 kW 안에서 여유가 남는지, 그 여유가 공개되는지도 함께 볼 대목입니다.

지금 가진 숫자만으로는 생각을 바꿀 이유를 찾지 못했습니다. 전기 2 kW와 열 약 4 kW(가정 포함)를 같은 판에서 다루는 구조라면, 그 판의 표면 상태가 망원경의 남은 시간을 쥐고 있다고 봐요. 냉매는 남은 양을 재면 끝나는 날을 셈할 수 있었지만, 차양 표면이 햇빛을 더 빨아들이게 되는 속도는 궤도에서 재야 알 수 있습니다. NEO Surveyor가 성공하는 날의 기준도 소행성 목록과 함께 차양 온도 기록이 될 거라고 생각합니다.

요약표의 숫자를 한 줄로 이으면, NEO Surveyor에서 전력과 냉각은 따로 떼어 잴 수 없는 한 장부입니다. 2 kW를 만드는 판이 57 K를 지키는 벽이고, 그 전기가 남긴 열은 300 K 버스 쪽에서 버려야 하니까요. 다만 가정이 들어간 두 행(셀 면적에 남는 열, 방열 넓이)은 차양 넓이와 셀 효율이 공개되면 다시 계산해야 합니다.
